微波与天线综合实验系统设备

厂家：北京杰创永恒科技有限公司

品牌：杰创科技

型号：杰创科技JC-ETS-III

主要参数：

输出频率范围：35MHz～4400MHz：模块功能：点频、扫频及功率调整；微波发送上变频器：2000～3000MHz，IF=40～1000MHz，L≤6dB：微波微带腔体滤波器：F=2400±25MHz，⊿f＝50MHz，IL≤2dB：微波定向耦合器：F＝2000±50MHz,⊿f＞800MHz,C=10,D≥10dB

功能介绍：

    该实验系统集成了微波信号的产生、发送、传输、接收、放大、变频、滤波等各种微波信号工作处理过程，既可对微波信号各个工作处理部件进行单独研究测试分析实验，同时也可把各部件连接，组成完整的微波通信发、收系统，进行系统调测与研究。

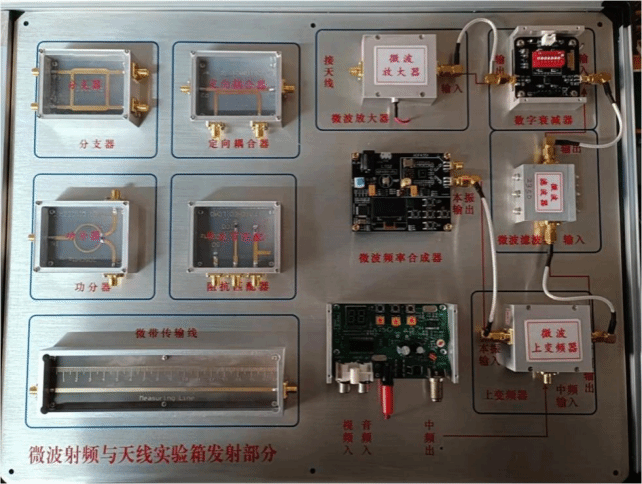

图1  微波技术及天线（发送）实验平台

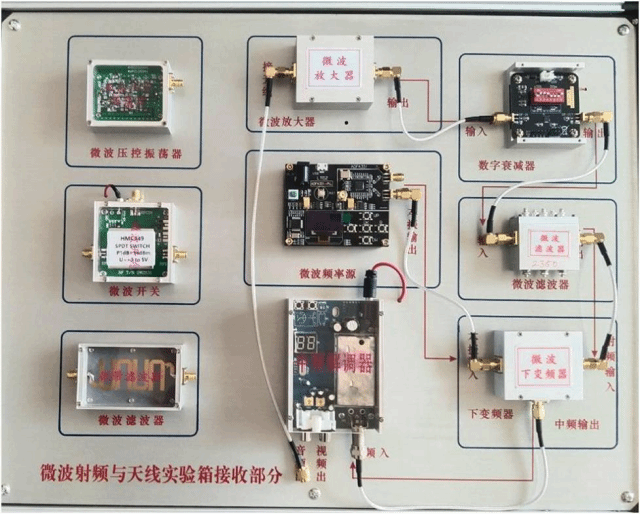

图2  微波技术及天线（接收）实验平台
