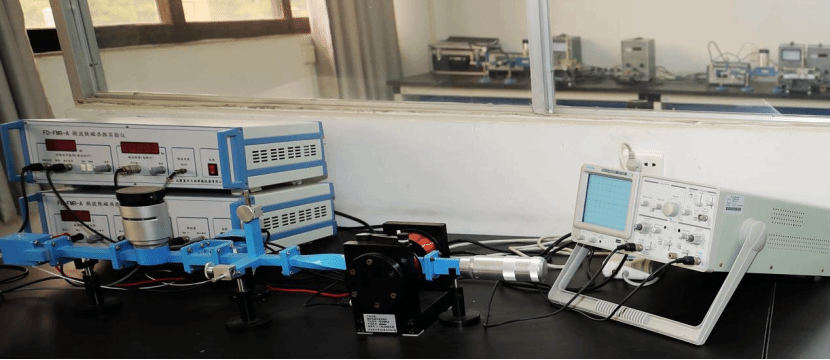

微波铁磁共振实验仪

厂家：上海复旦天欣科教仪器有限公司

品牌：复旦天欣

型号：复旦天欣FD-FMR-A

主要参数：

1、短路活塞： 调节范围0－65mm

2、微波频率计： 测量范围 8.2GHz-12.4GHz，分辨率 0.005GHz

3、数字式高斯计： 量程：20000Gs，分辨率1Gs

4、波导规格：BJ-100(波导内尺寸：22.86mm×10.16mm)

5、励磁电源：0－6V连续可调，分辨率0.01V

6、调制磁场：50Hz，0－16V（峰峰值）连续可调

7、检流计：20mA档，分辨率0.01mA 2mA档 分辨率0.001mA

功能介绍：

FD-FMR-A型微波铁磁共振实验仪可完成铁氧体铁磁共振曲线测量，主要用来测量YIG单晶和多晶样品的共振谱线，测量g因子、旋磁比、共振线宽以及弛豫时间，并且该仪器还可以分析测量YIG单晶的磁晶各向异性。

检测示例：

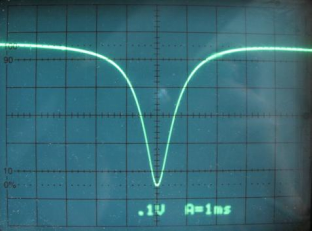

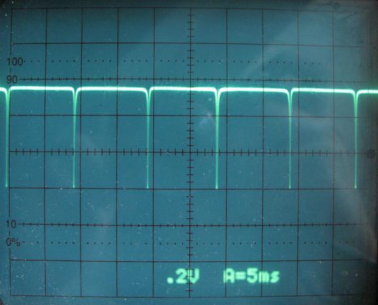

示波器观察YIG多晶样品共振信号                   示波器观察单个YIG多晶样品共振信号

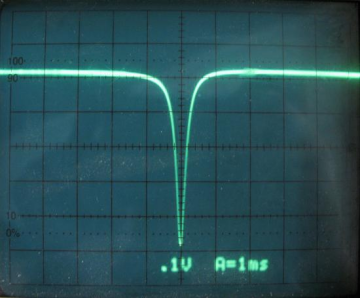

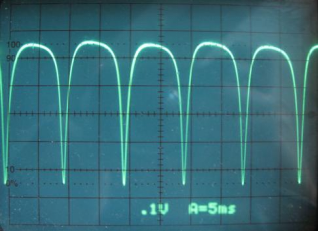

示波器观察YIG单晶样品共振信号           示波器观察单个YIG单晶样品共振信号

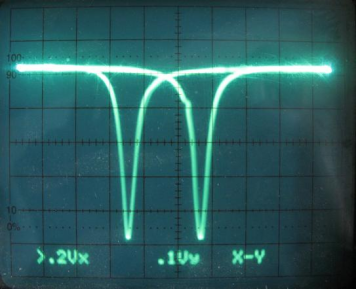

  YIG单晶共振信号李萨如图形观测
